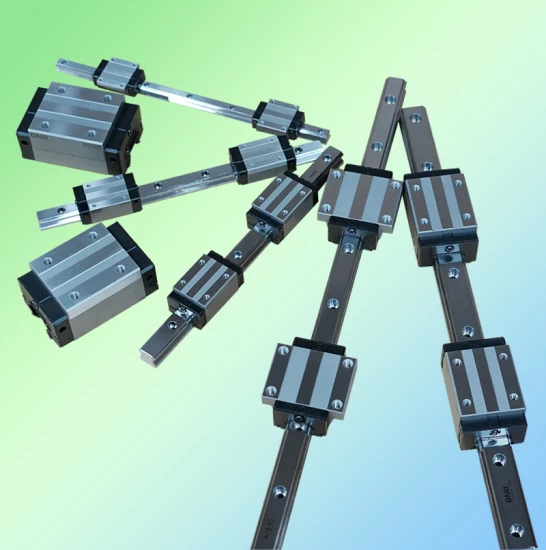

Guide linéaire à billes

Les guides linéaires à billes de Hualong sont disponibles en deux types de montage :

Série HGH : robustesse, haute rigidité, pour machines CNC et automatisation

Série HEG : Faible hauteur de montage, gain de place, pour équipements à grande vitesse

Série HWE : rail large, rigidité en torsion élevée, adapté à une utilisation sur un seul axe

Série HMG / HQG : guides miniatures (largeur 7 15 mm) pour appareils de précision compacts





1. Charge égale dans quatre directions : peut résister simultanément aux charges verticales et latérales.

2. Auto-alignement automatique : absorbe les erreurs de surface de montage via la déformation élastique de la bille d'acier.

3. Haute rigidité : options de rechargement (Z0, ZA, ZB) disponibles pour augmenter la rigidité.

4. Interchangeabilité : les curseurs et les rails peuvent être remplacés séparément sans appairage.

5. Plusieurs systèmes anti-poussière : les options incluent un essuie-glace standard, un essuie-glace double, un grattoir métallique et un joint anti-poussière supérieur (codes : DD, ZZ, KK, SH, KH, DH).

6. Option autolubrifiante E2 : Pas besoin de lubrification centralisée, idéale pour les salles blanches.

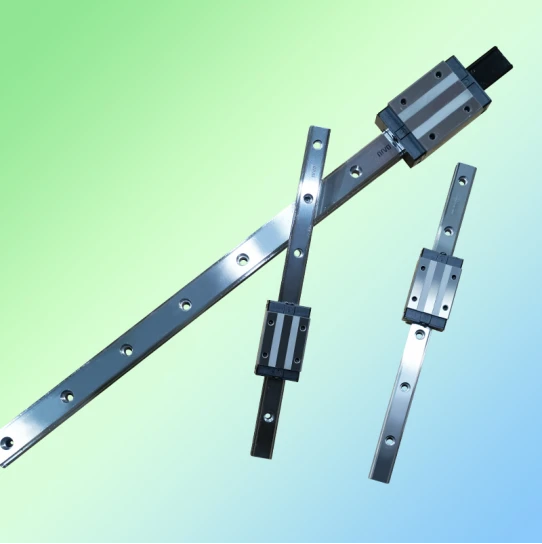

Rails de guidage de précision

Ce rail de guidage de précision est conçu pour les principaux scénarios industriels tels que les-centres d'usinage CNC haut de gamme, les équipements de conditionnement de semi-conducteurs et les instruments de test optique de précision. Fabriqué à partir de métal forgé à haute densité-, il présente une texture solide, avec des chemins de roulement finement traités et lisses. Après l'assemblage, la transmission fonctionne de manière stable sans décalage ni instabilité pendant le fonctionnement de l'équipement.

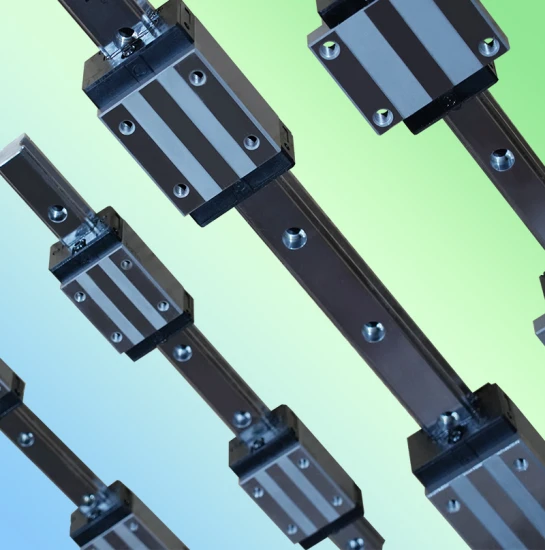

Rail de guidage à roulement à billes

Les rails de guidage à roulement à billes sont un composant de transmission linéaire de haute-précision utilisant des billes d'acier pour réduire la friction, idéal pour les équipements industriels CNC, de semi-conducteurs et d'optique de précision.
Bénéficiant d'une excellente capacité de charge, d'une haute précision, d'un fonctionnement fluide à haute vitesse-, d'une installation facile, d'une forte interchangeabilité, d'une longue durée de vie, d'un faible bruit et d'une résistance à la corrosion, ils offrent des performances de transmission linéaire fiables.



1. Élément roulant : type de roulement à billes (contact ponctuel, charge légère moyenne à grande vitesse) HGH, HEG, HWE, HMG, HQG

2. Selon la hauteur d'assemblage : type standard (HGH, HWE, HMG, HQG), type d'assemblage bas (HEG, économisant de l'espace sur l'axe Z)

3. Selon la capacité de charge : charge lourde (HGH), charge moyenne (HEG, HWE), micro charge (HMG, HQG)

4. Selon la méthode d'installation : type carré (série complète), type à bride (spécifications partielles HGH, HEG, HWE)

5. Selon la forme de la piste : piste carrée (HGH, HEG, HWE), micro piste (HMG, HQG, largeur 7 15 mm)

Hualong a plus de 35 ans d'expérience dans la fabrication de composants de mouvement linéaire. Nous sommes une entreprise nationale de haute technologie certifiée ISO9001, CE et ROHS. Notre usine moderne de 50 000 mètres carrés compte plus de 300 employés professionnels et 81 brevets nationaux. Nous exportons vers plus de 150 pays et régions, offrant une réponse rapide 24 heures sur 24, une personnalisation OEM/ODM et un processus complet de pré-vente, de vente et de services après-vente.

1. Les marques importées ont des délais de livraison longs et des prix élevés
2. Les paramètres et la promotion des marques nationales ne correspondent pas et le lot est instable.
3. La taille standard du produit ne correspond pas, la personnalisation non standard n'est acceptée par personne et la quantité minimale de commande est trop élevée.

1. 35+années d'expérience dans le secteur
2. 150+ pays et régions d'exportation
3. 50000㎡ usine moderne
4. 300+ employés professionnels
5. 81 brevets nationaux
6. 24h réponse rapide

Certificats CE et ISO

Q : Quelle est la différence entre le guide linéaire à rouleaux et le guide linéaire à billes ?
R : Les guides à rouleaux utilisent des rouleaux cylindriques (contact de ligne) pour offrir une rigidité et une capacité de charge plus élevées ; Les guides à billes utilisent des billes (contact ponctuel) pour obtenir un mouvement plus fluide avec une friction moindre.

Q : Quelle est la rigidité des rails de guidage à rouleaux ?
R : Environ 2 à 3 fois la taille d'un rail de guidage à billes de même taille.

Q : Quelle est la durée de vie nominale du rail de guidage à rouleaux ?
A : 100 km (avec une cote de voie de 50 km).

Q : Les guides à rouleaux peuvent-ils être utilisés à grande vitesse ?
R : Oui, mais ils ont été optimisés pour les charges lourdes à vitesse moyenne. Pour les charges légères à grande vitesse, les guides à billes sont plus adaptés.

Q : Quels cours préchargés sont disponibles pour la sélection ?
A : Z0 (précharge légère), ZA (moyen), ZB (lourd).

En tant que l’un des principaux fabricants et fournisseurs de guides linéaires à billes en Chine, nos produits jouissent d’une bonne réputation sur le marché. Soyez assuré de vendre en gros un guide linéaire à billes en vrac fabriqué en Chine ici depuis notre usine. Bienvenue à consulter notre site Web pour plus d’informations.
